Kjerneteknologier for jernbanetransformatorer: «Krafthjertet» som driver fremtidens tog

Det globale markedet for jernbanetransformatorer vil overstige 12 milliarder dollar innen 2025, med Kina som bidrar med >40 % ettersom teknologiske innovasjoner omformer bransjen

Skinnetransformatorer fungerer som kjerneutstyret i trekkraftsystemer, og utfører tre kritiske funksjoner:effektomforming, spenningsregulering og isolasjonsbeskyttelseDenne artikkelen analyserer hvordan de muliggjør effektiv drift av høyhastighetstog, undergrunnsbaner og maglev-systemer gjennom tekniske prinsipper, innovasjoner og anvendelser.





I. Evolusjon: Fra linjefrekvens- til kraftelektroniske transformatorer

1. Begrensninger ved tradisjonelle transformatorer



Klumpete størrelseOpptar >30 % av plassen under vognen, noe som begrenser passasjerkapasiteten/hastigheten



Effektivitetstak5–8 % energitap, verre ved lave hastigheter



EnkeltfunksjonKan ikke gjenvinne regenerativ bremseenergi



2. Gjennombrudd innen kraftelektroniske transformatorer (PET)

CRRC Zhuzhou Institute utvikletverdens første 25 kV PET i 2023, oppnår:



Vektreduksjon20 % mindre, 15 % lettere (samme kapasitet)



Høy effektivitet98,5 % effektivitet, 40 % lavere tomgangstap



Smart kontrollIGBT-moduler (6,5 kV/2 kHz) som muliggjør justering av effekt i sanntid

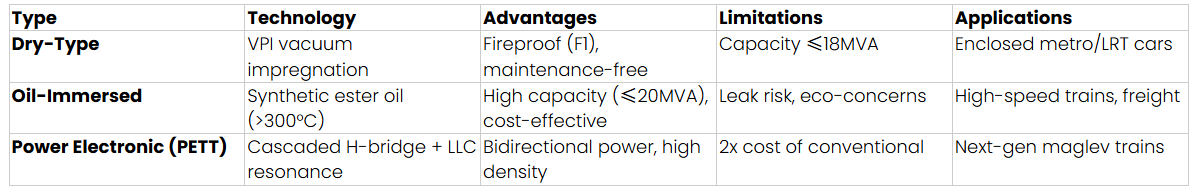

II. Kjernetyper og teknisk sammenligning

III. Banebrytende teknologier som driver endring

1. Høyfrekvent og materialrevolusjon



Amorfe kjerner70 % lavere tomgangstap (Jinpan Tech metroprosjekt)



SiC/GaN-enheter10 kHz svitsjefrekvens, 30 % mindre kjøling



Nanomodifisert epoksy50 % høyere sprekkmotstand, levetid på 400 000 timer



2. Smarte drifts- og vedlikeholdssystemer



Online DGA>95 % nøyaktighet i feilprediksjon



Digitale tvillingerSiemens TrafoStar™ kutter drifts- og vedlikeholdskostnadene med 40 %



3. Regenerativ energigjenvinning



TilbakekoblingstransformatorerReturner bremseenergi til nettet (Shanghai Metro Line 3 sparer 15 %)



Nødtrekk110V→1200V boost-omformere for feilgjenoppretting (Guangyi Electrics 53kW-system)



IV. Scenariobaserte løsninger

1. Høyhastighetstogtrekk



BehovStabilitet ved >300 km/t



Løsning: Olje-nedsenket transformator + flerviklingslikeretter



Tilfelle: Fuxing-tog bruker dobbeltsplittede viklinger (90 % harmonisk undertrykkelse)



2. Metro nødstrøm



BehovSelvredning ved feil



LøsningDC110V→DC1200V boost-omformer



Spesifikasjoner: 52,8 kW/25 s + 26,4 kW/60 s overbelastning



Case: Shanghai Metro Line 3/4 oppnår "ekstern strømfri gjenoppretting"



3. Maglev- og intercitytog



BehovHøy effekttetthet og respons



LøsningPETT-teknologi



CRRC-prototypeEffekttetthet: 2,5 kVA/kg
