Tekniske spesifikasjoner for deteksjon av deformasjon av høyspenningstransformatorviklinger

JZP Transformer Solutions

1. Introduksjon

Viklingsdeformasjon i høy-Spenningstransformatorer er et kritisk sikkerhetsproblem, ofte forårsaket av mekanisk stress, termisk sykling eller kortslutningspåvirkninger. Som en leder innen transformatorproduksjon følger JZP DL/T 1093-2018-standarden for reaktansmetoden i deteksjon av viklingsdeformasjon og integrerer avanserte teknologier for å sikre samsvar og pålitelighet. Dette dokumentet skisserer JZPs tekniske spesifikasjoner for deteksjon av viklingsdeformasjon, som dekker metoder, utstyrskrav og driftsprosedyrer.

2. Omfang

Denne spesifikasjonen gjelder for:

Spenningsområde: 35 kV og over.

Transformatortyper: Trefase og enfase Krafttransformatorer med konsentriske viklingskonfigurasjoner.

Deteksjonsscenarier: Fabrikkgodkjenning, inspeksjoner etter transport og vurderinger etter kortslutningshendelser.

3. Metoder for nøkkeldeteksjon

3.1 Reaktansmetode (DL/T 1093-2018-samsvar)

Prinsipp: Måler endringer i viklingsreaktans (impedans) under vekselstrømsspenning for å oppdage mekaniske forvrengninger.

Viktige parametere:

Frekvensområde: 10 Hz – 1 MHz.

Nøyaktighet: ±0,5 % for impedansverdier.

Testspenning: ≤2 kV (AC).

Fordeler: Høy følsomhet for mindre deformasjoner (f.eks. indikerer 0,1 % impedansavvik potensielle problemer).

3.2 Frekvensresponsanalyse (FRA)

Metodikk: Sveiper frekvenser fra 10 Hz til 20 MHz for å fange opp viklingsresonanskarakteristikker.

JZPs forbedringer:

Høyoppløselig sampling: 50 000 datapunkter for presis bølgeformanalyse.

Anti-interferensdesign: Optisk isolasjon og skjerming for å redusere elektromagnetisk støy.

Utdata: Komparativ analyse av historiske kontra nåværende frekvensspektre for å identifisere endringer i resonanstopper (f.eks. >3 dB variasjon utløser varsler).

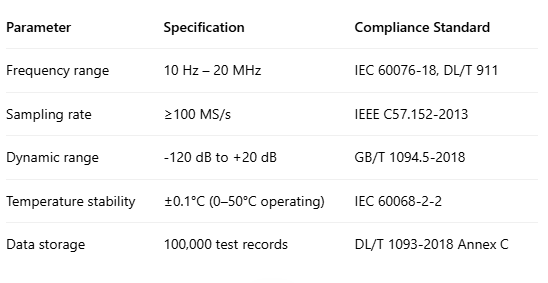

4. Tekniske krav
5. Testprosedyre

   5.1 Forberedelse før testen



   Utstyrssjekk: Bekreft sensorkalibrering (f.eks. Rogowski-spoler for høyfrekvente signaler).



   Transformatorens tilstand: Sørg for at transformatoren er spenningsløs og jordet.



   5.2 Testutførelse



   Kablingskonfigurasjon:



   Primærvikling: Påfør testsignal (f.eks. spenningstransient fra bryteråpning).



   Sekundærvikling: Koble til sensorer for å måle induserte signaler.



   Parameterinnstillinger:



   Frekvensskanningstrinn: Logaritmisk fordeling for omfattende dekning.



   Utløserterskler: Justeres automatisk basert på transformatorkapasitet (f.eks. krever 110 kV transformatorer 100× følsomhet).



   Datainnsamling:



   Ta opp 200+ prøver per frekvenspunkt.



   Visning av impedansstørrelse/fasevinkel i sanntid.



   5.3 Analyse etter testen



   Automatisert diagnostikk:



   Sammenlign med fabrikkens grunnlinje (f.eks. indikerer impedansavvik >2 % deformasjon).



   3D-kartlegging av viklingsspenningsfordeling.



   Rapportering: Generer samsvarsrapporter med grafer og handlingsrettede anbefalinger.



   6. Casestudie: Transformator for vindpark



   Scenario: En 33 kV vindparktransformator viste et impedansavvik på 15 % etter storm.



   JZPs løsning:



   Utførte FRA-testing, som avdekket et resonantoppskift på 4 kHz.



   Identifisert delvis viklingsforskyvning via 3D-termografi.



   Anbefaler tilbakespoling, for å forhindre en potensiell katastrofal feil.



   7. Samsvar og sertifisering



   Internasjonale standarder: IEC 60076-18, IEEE C57.152.



   Sertifiseringer: CE, UL, ISO 9001.



   Tredjepartsvalidering: Årlige revisjoner av TÜV Rheinland.



   8. Konklusjon



   JZPs system for deteksjon av viklingsdeformasjon kombinerer presisjonsmåling, AI-drevet analyse og full samsvar med DL/T 1093-2018. Ved å integrere banebrytende teknologier som høyfrekvent FRA og automatisert rapportering, sikrer vi at transformatorer opererer trygt og effektivt på tvers av globale prosjekter.
